| ※车型概述： |

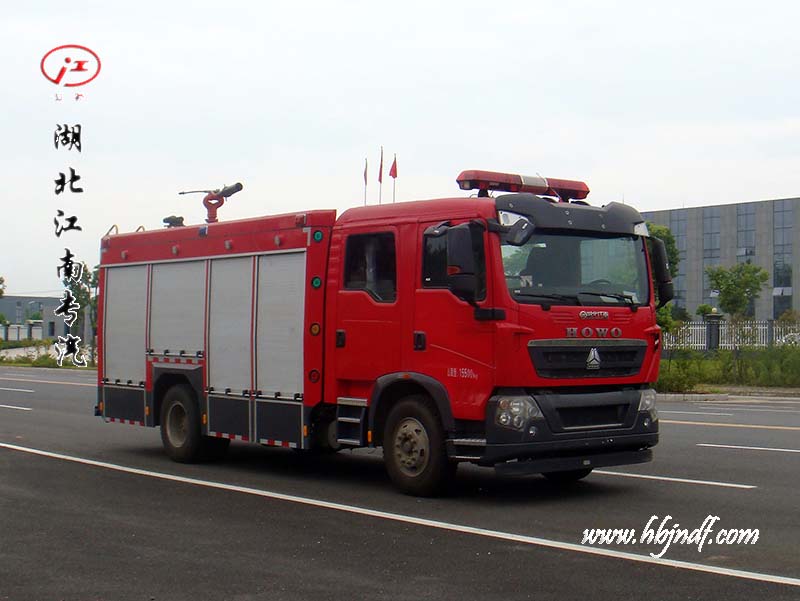

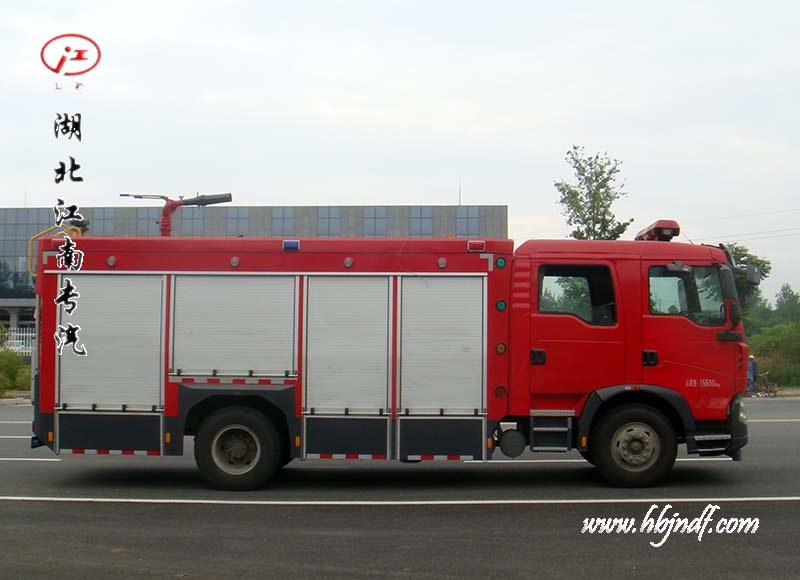

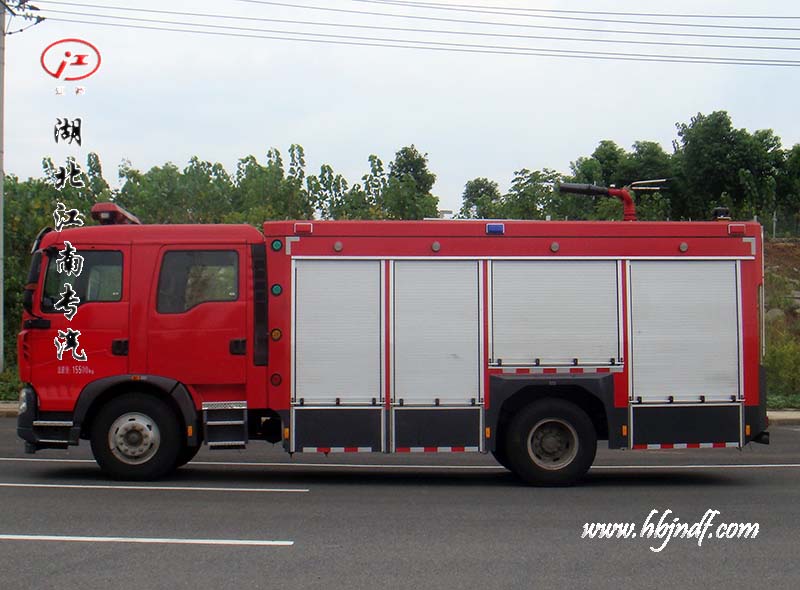

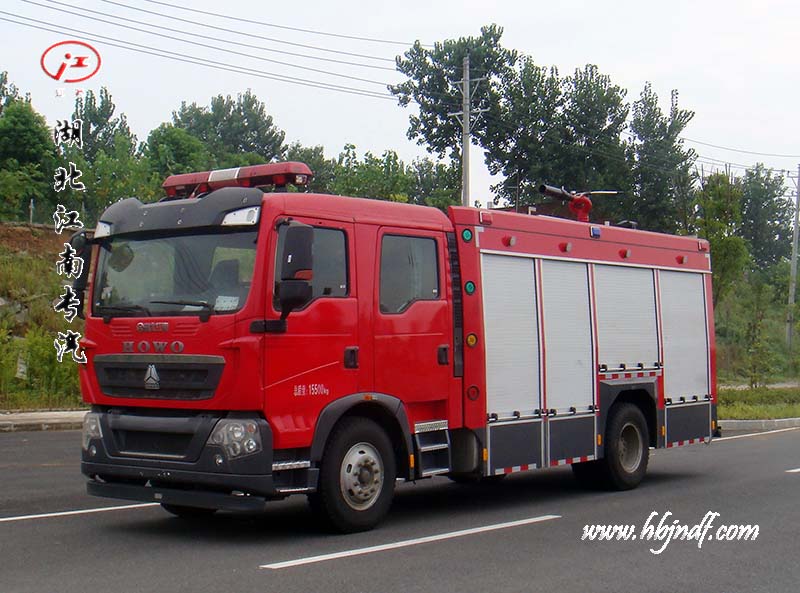

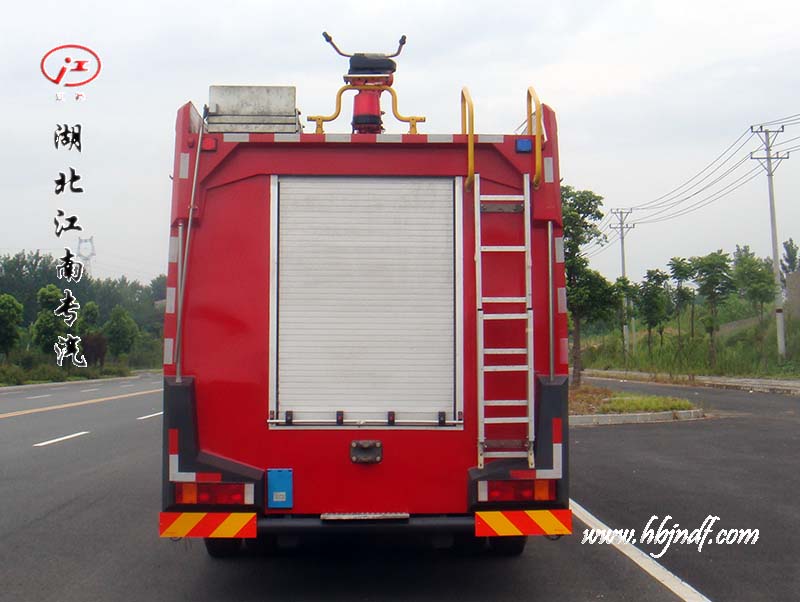

◇JDF5163GXFPM50型泡沫消防车是我厂采用中国重汽集团济南卡车股份有限公司原装二类底盘ZZ1167K501GE1基础上改装而成，整车结构紧凑，动力性能好，车速高，机动灵活，具备全套消防功能，是消防队最常备的消防车辆。车上除了装备消防水泵及器材以外，还设有较大容量的贮水罐及水枪、水炮等，可将水、泡沫和消防人员输送至火场独立扑救火灾。它可由消防栓直接供水，也可以从水源吸水直接进行扑救，或向其他灭火喷射装置供水。
◇整车由消防员乘员室和车身两大部分组成，乘员室为双排座四开门，可乘坐3+3人。该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，装备了上海雄真消防设备有限公司生产CB10/40-XZ型消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PL32型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救一般物质火灾或油类物质灭火。闲暇时可用于园林喷灌、道路清洒。
| ※车辆特点： |
◇该车采用重汽新款豪沃T5G二类底盘，车辆设计大气，配置先进，外形美观，线条流畅，整体式框架结构；
◇机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
◇排放标准达到目前国内最新国Ⅴ排放；
◇消防泵、消防炮采用国内知名厂家生产，性能稳定，质量优异，保证关键时刻拉得动，用得上，战斗力强；
◇采用双排整体式结构，视野开阔。
◇具备国家税务总局免征公告，上牌时免交车辆购置税。|
※车辆主要技术参数： |
|
整车型号 |
JDF5163GXFPM50型泡沫消防车 |
整车品牌 |
江特牌 |
|
|
生产厂家 |
湖北江南专用特种汽车有限公司 |
|||
|
上户公告 |
第三百一十二批 |
|||
|
免征公告 |
2017年第01册第537页 |
|||
|
产品号 |
ZMHT35YD024 |
产品ID |
S9127171 |
|
|
质量参数 |
额定装载质量(kg) |
4900 |
轴荷(kg) |
5710/9810 |
|
|
整车整备质量(kg) |
10245 |
|
|
|
|
最大总质量(kg) |
15520 |
|
|
|
尺寸参数 |
长（mm） |
8625 |
轴距（mm） |
4700 |
|
|
宽（mm） |
2500 |
|
|
|
|
高（mm） |
3640 |
|
|
|
|
前 悬 |
1430 |
后 悬 |
2495 |
|
|
前轮距 |
1930 |
后轮距 |
1800 |
|
|
接近角 |
14 |
离去角 |
12 |
|
其它参数 |
最高车速（km/h） |
90 |
准乘人数 |
2+3（含驾驶员） |
|
|
钢板弹簧片数 |
11/9+8 |
驱动形式 |
4×2 |
|
|
轮胎数 |
6 |
|
|
|
|
轮胎规格 |
275/80R22.5,10.00R20,10.00-20 |
||
| ※发动机 |
|
型号 |
MC05.21-50 |
功率(kw)/马力 |
151/210 |
|
生产厂家 |
中国重型汽车集团有限公司 |
排量（ml） |
4580 |
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
变速箱 |
HW12710C |
||
|
离合器（mm） |
430 |
||
|
后桥型号 |
MCY11 |
||
|
后桥速比 |
5.29 |
||
|
油箱（L） |
200 |
||
|
车架断面（mm） |
前965，后865×250×80×（7+5） |
||
|
※罐体 |
|
水罐 |
容量（L） |
3000 |
罐体材质 |
Q235碳钢 |
|
罐体固定 |
与底盘车架弹性连接 |
厚度（mm） |
5 |
|
|
罐体设置 |
人孔 |
设DN460人孔1个，带有快速锁定/开启装置 |
||
|
|
溢流口 |
设DN65溢流口1个 |
||
|
|
放余水口 |
设1个DN40水罐放余水口，配球阀 |
||
|
|
注水口 |
在水罐左右两侧各接1只DN65接口 |
||
|
|
进出水口 |
设1个水罐到水泵进水管，DN125阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制 |
||
|
泡沫罐 |
容量（L） |
2000 |
罐体材质 |
Q235碳钢 |
|
罐体设置 |
人孔 |
设DN460人孔1个，带有快速锁定/开启、自动泄压装置 |
||
|
|
溢流口 |
设DN40溢流口1个 |
||
|
|
放余液口 |
设1个DN40泡沫罐放余液口 |
||
|
|
出泡沫口 |
设1个DN40泡沫罐到水泵出泡沫管 |
||
|
※消防泵 |
|
|
型号 |
CB10/40-XZ 常压车用消防泵 |
||
|
|
生产厂家 |
上海雄真消防设备有限公司 |
||
|
|
引水方式 |
循环引水 |
安装方式 |
后置式 |
|
|
最大真空度（KPa） |
≥85 |
出口压力（Mpa） |
≥1.0 |
|
|
7米吸深时间（秒） |
43.6 |
1min内真空降值（MPa） |
＜1.5 |
|
工况1 |
流量（L/s） |
40 |
出口压力（MPa） |
1.00 |
|
|
额定转速（r/min） |
3080±50 |
轴功率（kw） |
62.92 |
|
|
吸深（m） |
3 |
|
|
|
工况2 |
流量（L/s） |
28 |
出口压力（MPa） |
1.30 |
|
|
额定转速（r/min） |
3360±50 |
轴功率（kw） |
63.92 |
|
|
吸深（m） |
3 |
|
|
|
工况3 |
流量（L/s） |
20 |
出口压力（MPa） |
1.00 |
|
|
额定转速（r/min） |
2990±50 |
轴功率（kw） |
41.95 |
|
|
吸深（m） |
7 |
|
|
|
特点 |
◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点 ◇泵壳采用导叶式，叶轮采用平衡环、平衡孔结构，大大减小了轴向力及径向力，提高了寿命 ◇各项性能指标均符合GB6245-2006标准，并通过国家消防装备质量监督检验中心型式试验。 ◇是目前国内消防泵的升级换代产品，并可与国外同类产品媲美 |
|||
|
※消防炮 |
|
|
型号 |
PL32型水泡沫联用炮 |
||
|
|
生产厂家 |
成都威斯特消防机械有限公司 |
||
|
|
流量（L/s） |
32 |
射程（m） |
水≥55，泡沫≥45 |
|
|
工作压力（Mpa） |
≤0.7 |
俯仰旋转（°） |
-30～+70 |
|
|
重量（kg） |
≤25 |
水平旋转（°） |
0～360 |
|
|
长宽高(mm) |
1300×340×600 |
|
|
|
特点 |
◇射程远、水流集中、保护面积大 ◇操作灵活方便、炮身可做水平回转和仰俯回转 ◇喷射时可做直流和喷雾 ◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求 |
|||
| ※泡沫比例混合器 |
|
型号 |
PHY32 |
|
类型 |
环泵式泡沫比例混合器 |
|
混合比 |
6% |
|
工作压力范围 |
0.6—1.4MPa |
|
流量范围 |
16—32L/s |
|
适用泡沫液类型 |
B类 |
| ※消防器材 |
|
序号 |
名 称 |
型号 |
数量 |
单位 |
备注 |
|
1 |
吸水管 |
125×4米 |
2 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF125 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII125/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
6 |
盘 |
低压；内扣式 |
|
6 |
水带 |
13-80-20 |
6 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
泡沫枪 |
PQ4/0.7Z |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
消防桶 |
|
1 |
个 |
|
|
18 |
灭火器 |
3kg |
1 |
具 |
|
|
19 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
20 |
橡皮锤 |
|
1 |
件 |
|
|
21 |
可充电式手提照明灯 |
|
1 |
件 |
|
