整车型号

JDF5161GSSE6型365bet官网网投_office365admin下载_365bet赌城

底盘型号

EQ1165S8EDF

额定装载质量(kg)

9705

长（mm）

7500,7660,7750

整车整备质量(kg)

6100

宽（mm）

2500

最大总质量(kg)

16000

高（mm）

3150,3350

轴荷(kg)

5600/10400

轴距（mm）

3950

准乘人数

3

轮胎规格

9.00R20

※发动机

发动机型号(标配)

D30TCIF1

功率(kw)/马力

125/170

生产厂家

昆明云内动力股份有限公司

排放标准

GB3847-2005,GB17691-2018国Ⅵ

※底盘配置

空调

冷暖空调

电动玻璃

有

遥控钥匙

有

方向助力

有

多功能方向盘

有

断气刹

有

日间行车灯

有

电压（V）

24

变速箱品牌

长泰8挡（高低挡）

气囊座椅

有

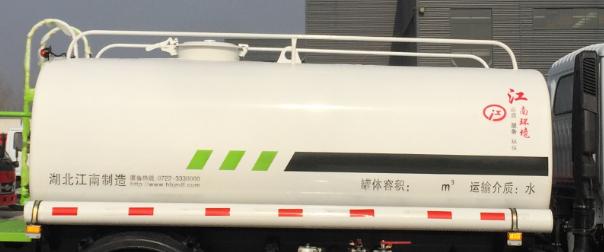

水罐容量（L）

10000-11700L

罐体材质

Q235碳钢

厚度(mm)

4

形状

方圆形罐体，一次成型

人孔

设DN420人孔1个，带有快速锁定/开启装置

材质及工艺

◇罐体成型后高压气体试漏检测，使罐体具有强度高、重心稳、车辆运载平稳安全等特点；

◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。

◇罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

图示

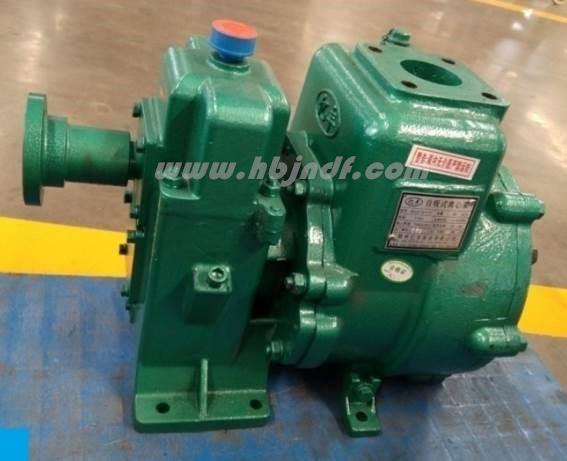

型号

65QZ40/50N(S)

生产厂家

随州亿丰泵业有限公司

流量(m³/h)

40

扬程(m)

50

自吸高度(m)

6.5

自吸时间（min/5m）

1

轴功率(KW)m

9.25

输入轴转速(min)

1450

特点

◇65QZ40/50泵为带有增速箱的自吸离 心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。

◇泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。

◇当水源含有泥沙、杂物时，吸入管进口应置于网罩内，网罩通孔总面积应大于300cm2,而网孔直径应小于6mm。

◇泵的轴封采用机械密封，因此泵运行可靠、寿命长。

图示

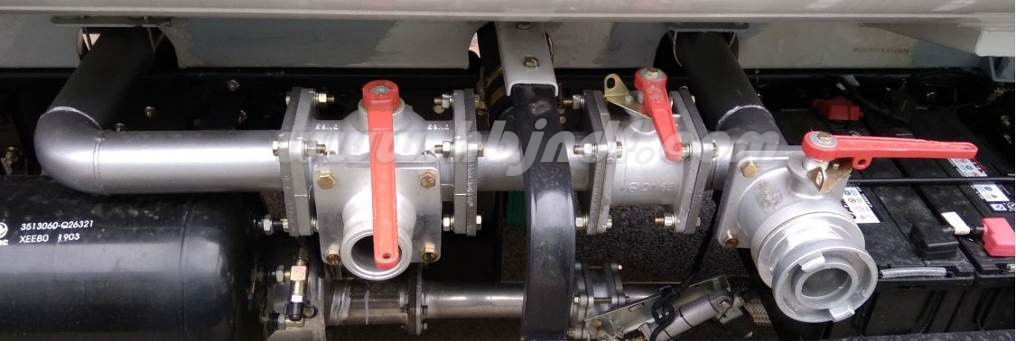

概述

主管道加粗，大通径球阀，加厚法兰盘、加厚防腐法兰垫

由泵、三通滤网、四位三通球阀、直通球阀、进出水口、消防口、前冲、后洒、洒水炮等部件组成，具有结构简单、布局合理、功能多样化等特点。

图示

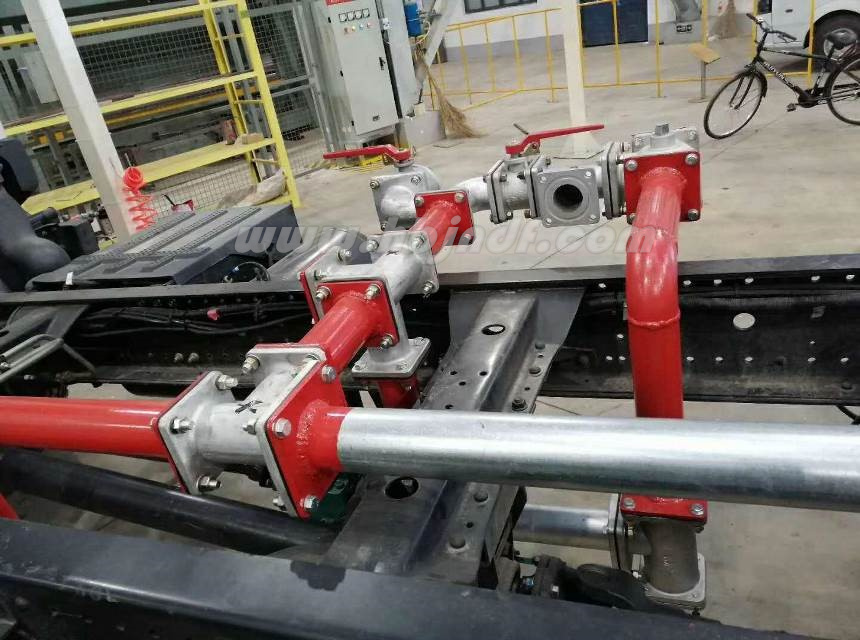

概述

洒水泵和水路阀门，选用国内成熟产品，质量稳定可靠。水路管件采用优质管材制作，法兰连接处采用改进型密封型式，确保产品整个生命周期不渗漏。

图示

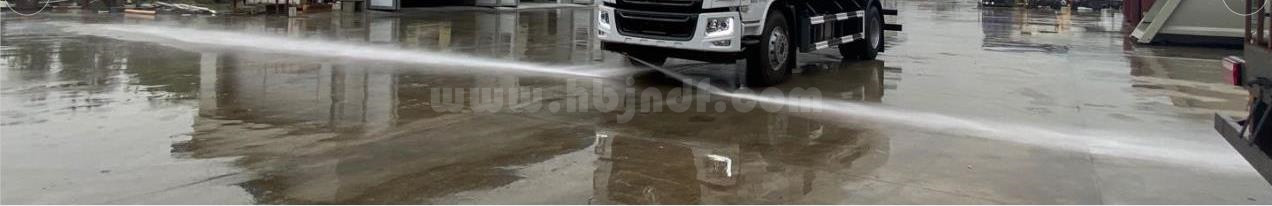

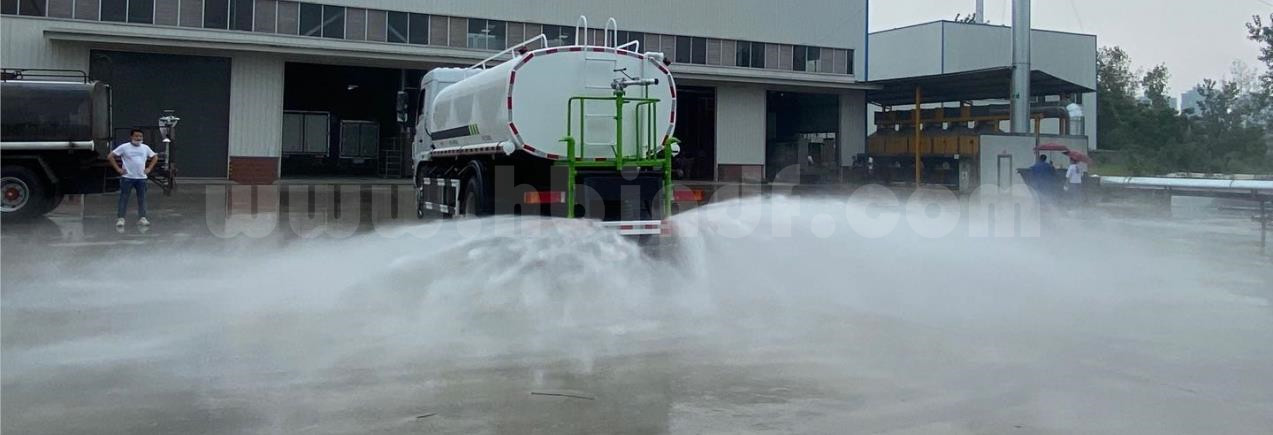

前冲

标配前置对冲圆锥喷嘴，冲洗宽度≥20m，圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。（图片仅供参考）

图示

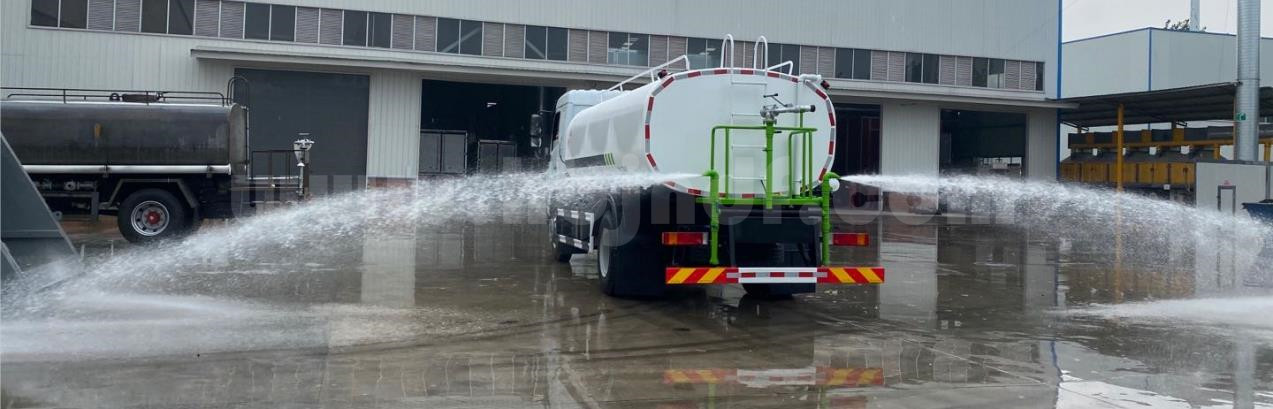

后洒

双侧后洒，洒水面积15m2

图示

侧喷

侧喷 喷洒面积15m2

图示

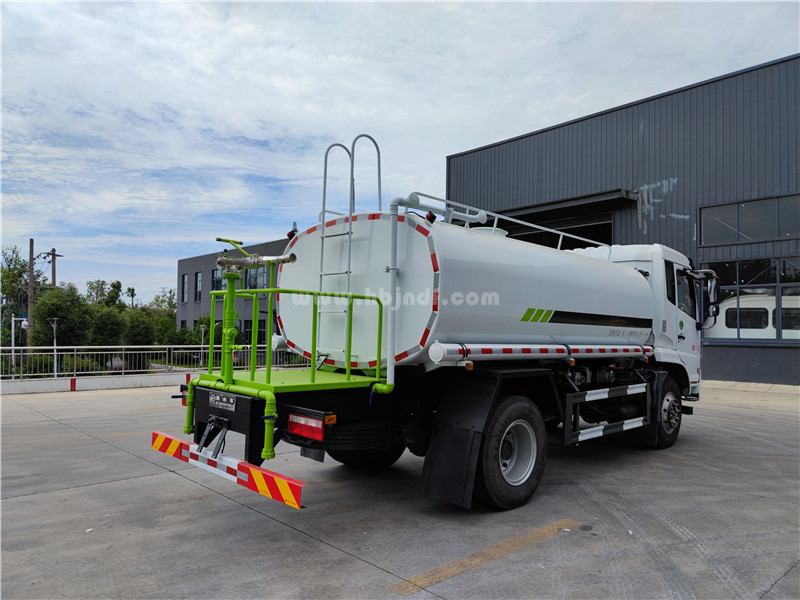

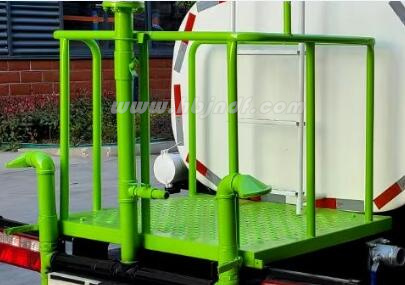

工作平台

冲孔平台，承重能力更强，并完美解决平台积水造成的平台生锈问题。

图示

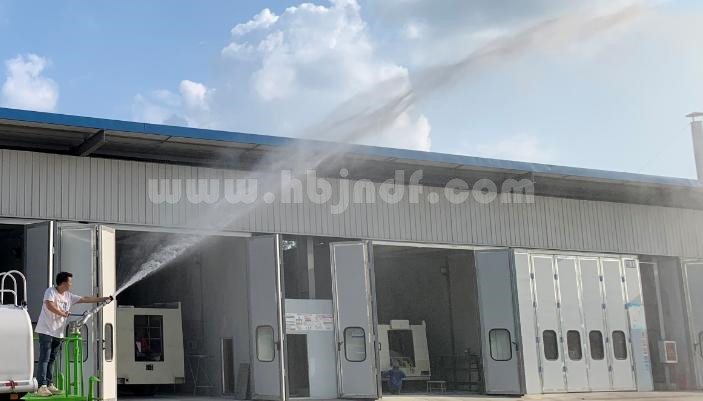

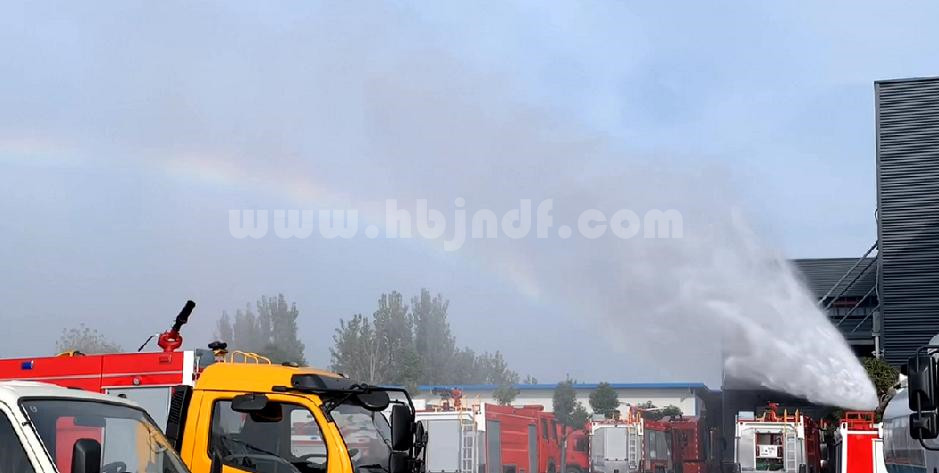

洒水高炮

高压水炮雾状射程约15米，柱状射程约30米。

柱状图示

雾状图示

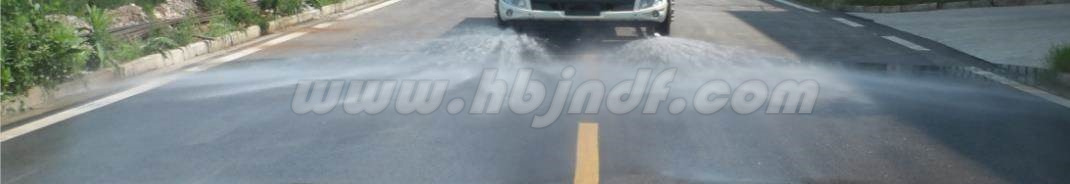

前冲

可选装万向鸭子嘴前冲，流量460L/min，冲洗宽度≥14m，用于公路广场等路面冲洗。

图示

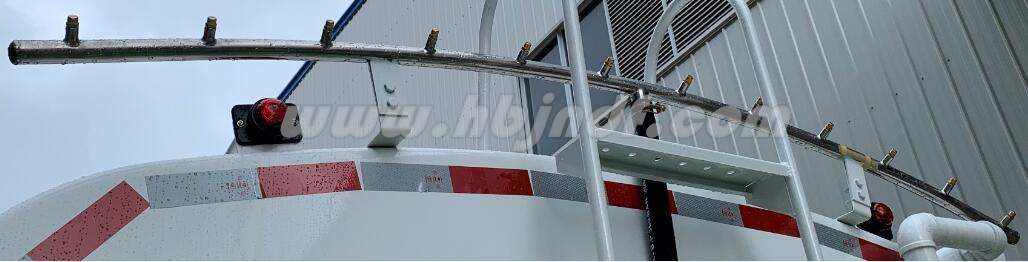

弧形喷雾

上喷雾，喷雾降尘、防暑降温作业

图示

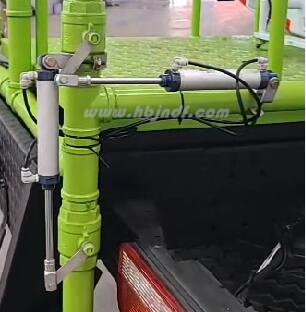

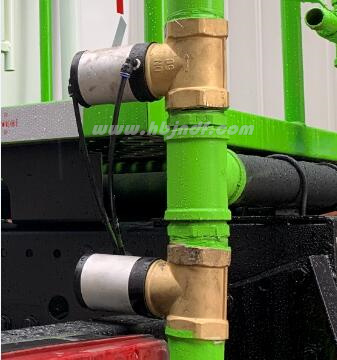

气动球阀

驾驶室集中控制，操作简单，可单独控制每个水阀，根据实际情况选择开启关闭

图示

气缸图示

T形图示

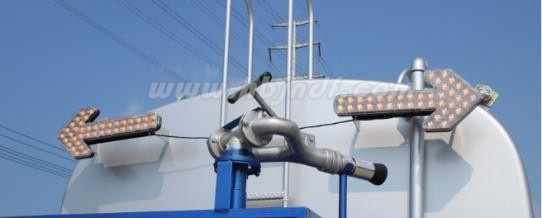

箭头灯

车辆作业过程中，更好的警示后方车辆

图示
