| ※车型概述： |

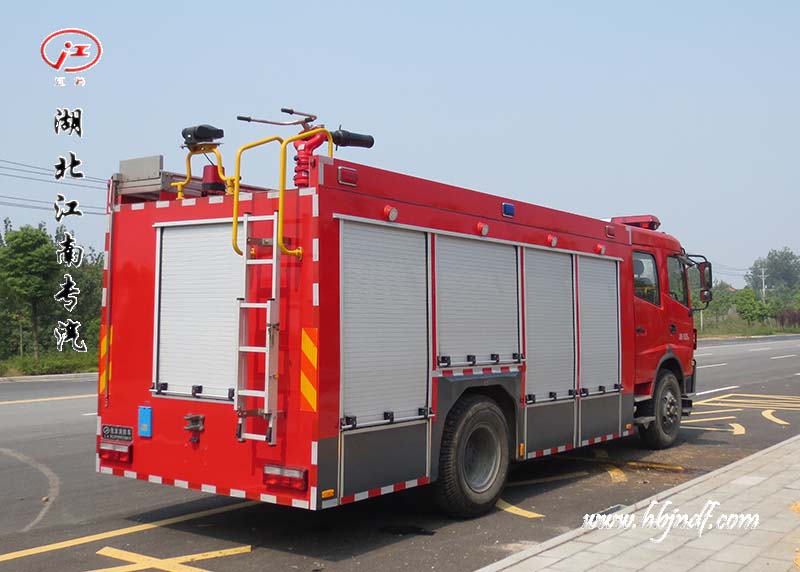

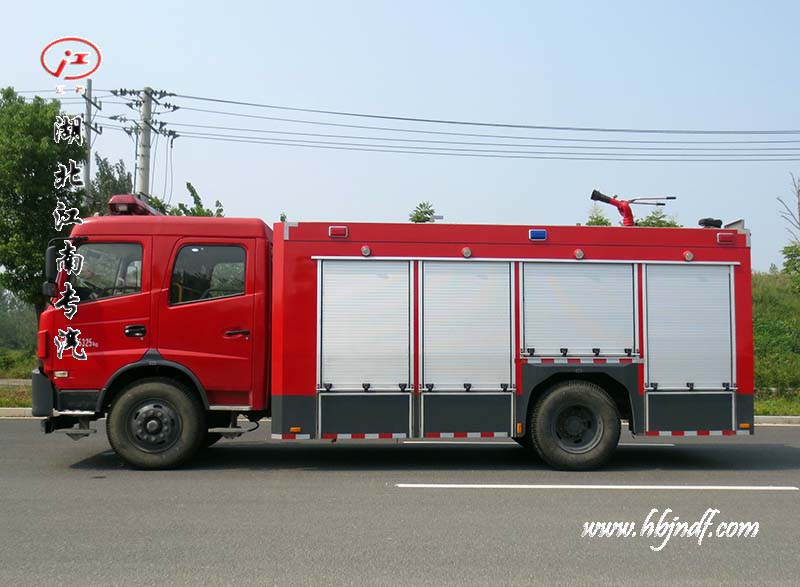

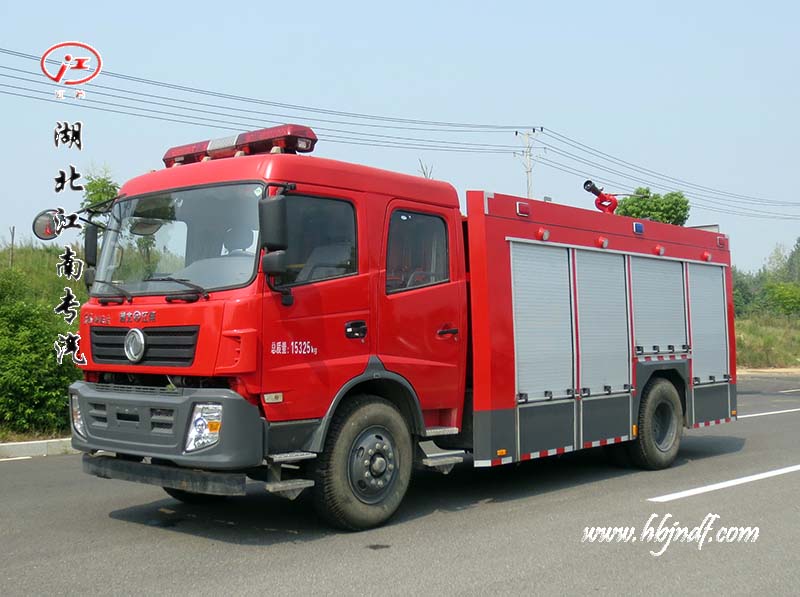

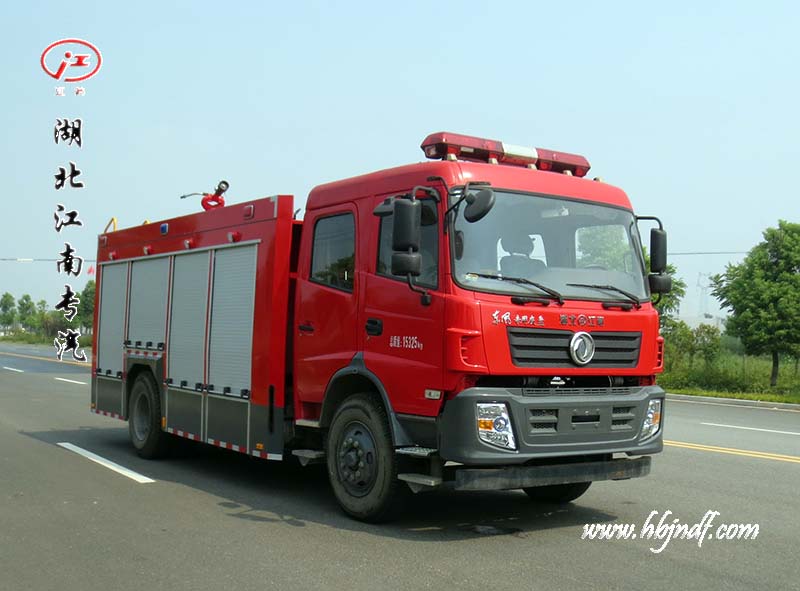

◇JDF5150GXFSG60/A型水罐消防车是我厂采用东风商用车新疆有限公司原装二类底盘EQ1160GD5DJ基础上改装而成，整车结构紧凑，动力性能好，车速高，机动灵活，具备全套消防功能，是消防队最常备的消防车辆。车上除了装备消防水泵及器材以外，还设有较大容量的贮水罐及水枪、水炮等，可将水和消防人员输送至火场独立扑救火灾。它可由消防栓直接供水，也可以从水源吸水直接进行扑救，或向其他灭火喷射装置供水。

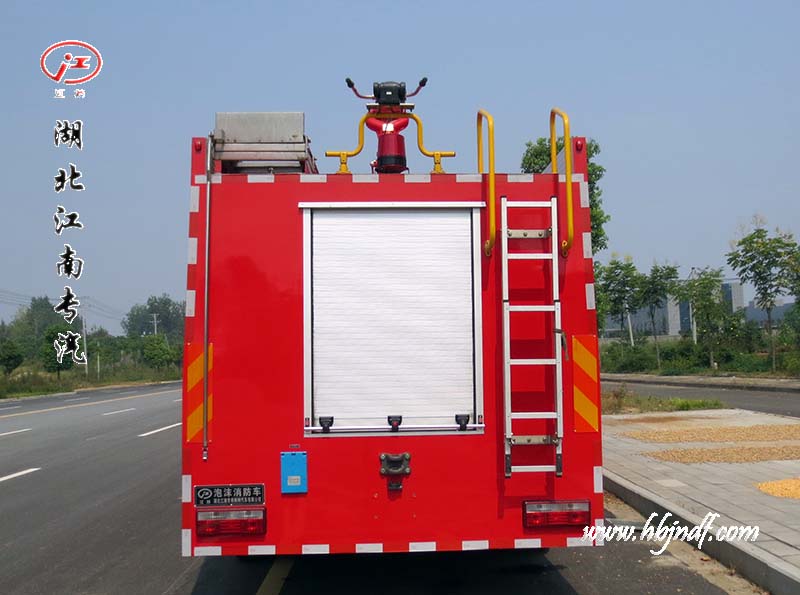

◇整车由消防员乘员室和车身两大部分组成，乘员室为双排座四开门，可乘坐3+3人。该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，装备了上海雄真消防设备有限公司生产CB10/40-XZ型消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PS40W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救一般物质火灾。闲暇时可用于园林喷灌、道路清洒。
| ※车辆特点： |
◇该车采用东风专用二类底盘，车辆技术先进，乘坐舒适，外形美观，线条流畅，整体式框架结构；
◇机动性能强，环保性能好，人性化设计，器材布置合理，取用方便；
◇排放标准达到目前国内最新国Ⅴ排放；
◇消防泵、消防炮采用国内知名厂家生产，性能稳定，质量优异，保证关键时刻拉得动，用得上，战斗力强；
◇采用双排整体式结构，视野开阔。
◇具备国家税务总局免征公告，上牌时免交车辆购置税。|
※车辆主要技术参数： |
|
整车型号 |
JDF5150GXFSG60/A型水罐消防车 |
整车品牌 |
江特牌 |
|
|
生产厂家 |
湖北江南专用特种汽车有限公司 |
|||
|
上户公告 |
第三百一十四批 |
|||
|
免征公告 |
2018年第4册第565页 |
|||
|
产品号 |
ZMV8C60803D |
产品ID |
T4143809 |
|
|
质量参数 |
额定装载质量(kg) |
5750 |
轴荷(kg) |
5600/9700 |
|
|
整车整备质量(kg) |
9100 |
|
|
|
|
最大总质量(kg) |
15300 |
|
|
|
尺寸参数 |
长（mm） |
8235 |
轴距（mm） |
4700 |
|
|
宽（mm） |
2500 |
|
|
|
|
高（mm） |
3450 |
|
|
|
|
前 悬 |
1440 |
后 悬 |
2095 |
|
|
前轮距 |
1900 |
后轮距 |
1860 |
|
|
接近角 |
19 |
离去角 |
13 |
|
其它参数 |
最高车速（km/h） |
90 |
准乘人数 |
3+3（含驾驶员） |
|
|
钢板弹簧片数 |
9/12+10 |
驱动形式 |
4×2 |
|
|
轮胎数 |
6 |
|
|
|
|
轮胎规格 |
9.00-20 16PR,10.00-20 16PR,10.00R20 16PR |
||
| ※发动机 |
|
型号 |
ISB190 50 |
功率(kw)/马力 |
140/190 |
|
生产厂家 |
东风康明斯发动机有限公司 |
排量（ml） |
5900 |
|
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
※罐体 |
|
水罐容量（L） |
6000 |
罐体材质 |
Q235碳钢 |
|
厚度(mm) |
4 |
形状 |
平行六面体箱式容罐 |
|
结构 |
焊接式 |
防荡板 |
纵、横 |
|
人孔 |
设直径460mm人孔1个，带有快速锁定/开启装置 |
||
|
溢流口 |
设DN65溢流口1个 |
||
|
放余水口 |
设1个DN40水罐放余水口，配球阀 |
||
|
注水口 |
在水罐左右两侧各接1只DN65接口 |
||
|
进出水口 |
设1个水罐到水泵进水管，DN125阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制 |
||
|
※消防泵 |
|
|
型号 |
CB10/40-XZ 常压车用消防泵 |
||
|
|
生产厂家 |
上海雄真消防设备有限公司 |
||
|
|
引水方式 |
循环引水 |
安装方式 |
后置式 |
|
|
最大真空度（KPa） |
≥85 |
出口压力（Mpa） |
≥1.0 |
|
|
7米吸深时间（秒） |
43.6 |
1min内真空降值（MPa） |
＜1.5 |
|
工况1 |
流量（L/s） |
40 |
出口压力（MPa） |
1.00 |
|
|
额定转速（r/min） |
3080±50 |
轴功率（kw） |
62.92 |
|
|
吸深（m） |
3 |
|
|
|
工况2 |
流量（L/s） |
28 |
出口压力（MPa） |
1.30 |
|
|
额定转速（r/min） |
3360±50 |
轴功率（kw） |
63.92 |
|
|
吸深（m） |
3 |
|
|
|
工况3 |
流量（L/s） |
20 |
出口压力（MPa） |
1.00 |
|
|
额定转速（r/min） |
2990±50 |
轴功率（kw） |
41.95 |
|
|
吸深（m） |
7 |
|
|
|
特点 |
◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点 ◇泵壳采用导叶式，叶轮采用平衡环、平衡孔结构，大大减小了轴向力及径向力，提高了寿命 ◇各项性能指标均符合GB6245-2006标准，并通过国家消防装备质量监督检验中心型式试验。 ◇是目前国内消防泵的升级换代产品，并可与国外同类产品媲美 |
|||
|
※消防炮 |
|
|
型号 |
PL40W型消防水炮 |
||
|
|
生产厂家 |
成都威斯特消防机械有限公司 |
||
|
|
流量（L/s） |
40 |
射程（m） |
水≥65 |
|
|
工作压力（Mpa） |
≤0.7 |
俯仰旋转（°） |
-30～+70 |
|
|
重量（kg） |
≤25 |
水平旋转（°） |
0～360 |
|
|
长宽高(mm) |
1000×340×600 |
|
|
|
特点 |
◇射程远、水流集中、保护面积大 ◇操作灵活方便、炮身可做水平回转和仰俯回转 ◇喷射时可做直流和喷雾 ◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求 |
|||
| ※消防器材 |
|
序号 |
名 称 |
型号 |
数量 |
单位 |
备注 |
|
1 |
吸水管 |
KD 125×4 m |
2 |
根 |
内扣式 |
|
2 |
滤水器 |
FLF125 |
1 |
件 |
内扣式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII125/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
6 |
盘 |
内扣式 |
|
6 |
水带 |
13-80-20 |
6 |
盘 |
内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS125 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
内扣式 |
|
15 |
灭火器 |
3 kg/ABC |
1 |
具 |
|
|
16 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
17 |
橡皮锤 |
|
1 |
件 |
|
|
18 |
消防桶 |
|
1 |
个 |
|
|
19 |
可充电式手提照明灯 |
|
1 |
盏 |
|
